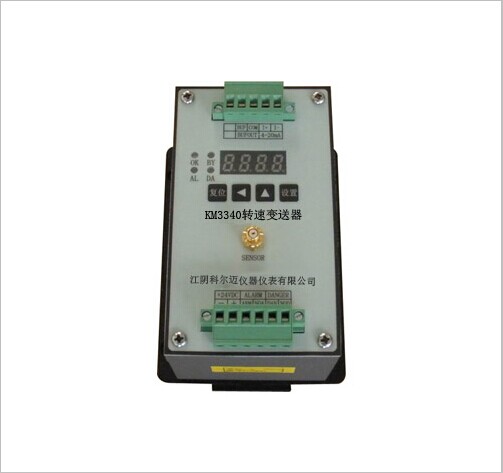

KM3340转速变送器

KM3340一体化转速变送器与磁电式或转速开关配套使用，监测旋转机械的轴转速是机器开车、停车以及稳定运行、闭环控制的一个不可缺少的环节。转速的突然变化也是反映机器运行状况出现故障的重要征兆,例如转子碰磨、不对中、转子系中的应力和轴承损坏等故障都会从转速随时间变化的过程中表现出来，特别是在启停机的时候。因此对机械的轴转速的长期连续监测可以提出早期的警告，避免更严重的机器损坏和无计划的停产。

KM3340转速变送器可以长期稳定可靠地监视旋转机械的高或者低的轴转速，适用于各种类型的旋转机械。可配接一路多种类型的转速传感器（如磁电传感器、转速开关等），只要输入的是正弦波，脉冲，方波信号就可以。一般非接触传感器的探头沿径向以适当的间隙安装在轴系凸台或凹槽或测速齿盘处，正对着感应体。使用不同的传感器则对机器的测速盘或测量齿的模数、齿数、齿的分布有不同的应用要求。用户需要注意是要针对不同机器的测量要求和现场条件选用合适的传感器。用户可以查看我们的传感器选型手册，其中有（转速传感器）或（转速开关）两种传感器的应用供您选择。

KM3340转速监测仪外部是金属壳，柔性薄膜面板，内部使用贴片元件。在技术上则运用等精度测量的原理，并采用了单片机技术，精心设计而成，这台仪表具有高精度转速测量显示和高可靠的超速保护功能，经过长期的运行试验考核，其性能稳定，可靠安全。

KM3340一体化转速变送器现场安装方便，可采用导轨或螺钉安装。变送器上带有显示，方便现场设置参数。

二、主要技术指标：

◆外接电源：  +24VDC±10%

◆功  耗：  ＜2W

◆输  入：  电涡流传感器，磁电传感器或转速开关

◆输入点数：  1点

◆输出模式：  4～20mA（负载≤500Ω）

★注  意：  记录输出和输入电源不共地。

◆报警方式：

报警设定点  2点（+警戒,+危险，）

继电器状态  常失电

继电器输出  2组常开继电器（警戒，危险）

触点容量    250VAC/5A或30VDC/5A

报警延时    1～9秒内可选

◆精   度：

    指   示    ＜0.1%

  标准输出    ＜0.3%

◆频率响应：  0.05～10 kHz

◆工作环境：

工作温度    -20～70℃

存储温度    -30℃～85℃

相对湿度    20～95%无冷凝

◆显示和参数调整方式：自带显示数码管，参数调整可以在现场使用按键直接更改。

三、主要功能：

◆量  程：  可选，用户可在仪表选型时订制，由厂方预先设定。

◆状态指示灯：

OK指示灯：  绿色发光二极管, 常亮时表示系统工作状态正常; 如果不亮,则表明传感器及与之相连的线路工作状态不正常,同时报警回路切除，需要检查传感器及线路或仪表，故障排除后，系统进入正常监测状态，灯自动转入常亮。

ALARM指示灯：黄色发光二极管，用来指示警戒报警状态；灯亮表示警戒报警继电器动作，灯和继电器动作是同步的。

DANGER指示灯：红色发光二极管，用来指示危险报警状态；灯亮表示危险报警继电器动作，灯和继电器动作是同步的。

BYPASS旁路灯：黄色发光二极管，常亮时表示，当达到报警值，继电器不动作，而警戒与危险报警指示灯亮。其状态可设。

◆报警功能：

警戒报警值：用户在选型时订制，由厂方预先设定，或通过面板上的按键进行调整。

危险报警值：用户在选型时订制，由厂方预先设定，或通过面板上的按键进行调整。

报警延时功能：仪表的这一功能增加了报警的可靠性，此延时时间仅对危险继电器有效，延时时间由厂方预先设定，或通过面板上的按键进行调整。

◆报警复位功能：

当发生报警后，报警状态分为自锁和自复位两种方式；自锁时，报警功能始终保持，在监测情况正常后，需RESET键复位；自复位时，在监测情况正常后报警功能自动解除。用户可在仪表选型时选择其中一种方式，此功能由厂方预先设定。或通过面板上的按键进行调整。。出厂默认自动复位方式。

◆自诊断功能：

任何输入系统的故障，如探头破裂，线路故障等都可被仪表自动检测出来，显示窗会显示错误代码信息，“OK”灯不亮，同时切除 “警戒”和“危险”报警回路，电流输出为2.0mA左右。

 四、安装使用

◆系统连接

系统连接包括将传感器探头、变送器以及DCS系统之间的电气连接，以组成能投入工作的测量系统。

变送器的输出应采用网状屏蔽电缆，屏蔽电缆的屏蔽层需在接DCS系统一端单点接信号地，即屏蔽层前置器端不接，DCS系统接地。

变送器的原始信号输出电缆总长不得超过300米，否则信号衰减将会过大。

连接示意图如下：

◆传感器安装

●  转速开关可由SIG、COM和POW(+15V)三端输入，传感器安装时，将传感器安装在距齿顶1-3mm左右距离，固定传感器即可。

●  转速传感器可由SIG和COM两端输入，将传感器安装在距齿顶1.5mm左右距离，固定即可。

◆ 变送器的安装

变送器对工作环境的要求比探头严格得多，通常将它安装在远离危险区，其周围环境应该无腐蚀性气体，干燥、震动小，环境温度与室温相差不大。在机器旁安装，为了保证变送器工作安全可靠，有必要采用专用的安装盒。

为了防止不同地电位造成的干扰，必须采用单点接地。变送器外壳是用铝铸造而成，为了屏蔽外界干扰，在变送器器内部已将壳体与信号端联接；安装底板和导轨卡座均为工程绝缘塑料，这样可以保证在安装变送器时，使变送器壳体与大地隔离(即 “浮地”)。

五、一体化轴位移变送器的安装机械图:

外形尺寸：高×长×深=121mm×71mm×67mm（加接线端子后深度*小80mm）

◆参数设置:

在参数设置状态下，面板上的左显示窗显示需设置的参数类别，右显示窗显示所设置的参数状态（参数值）。

◆按键说明

在仪表进行功能操作时，依次切换不同的设置项，将所设的参数值存储到机器，然后进入下一项参数设置状态;

在仪表进行功能操作时，使数码循环左移1位；

         在仪表进行功能操作时，使对应位的数码增1；

清除仪表对报警状态和危险的记忆，复位继电器,在参数设置过程中，按压此键，可退出当前参数设置。

◆参数设置:

按     键，可循环改变需设置参数值的位数，同时相应位的数码管发出闪烁。

按     键，可使当前闪烁的数值加1，从而可以使数值从0到9循环改变。

注：在以上设置过程中的任何时候，按复位键可终止当前设置

◆感应体个数设定说明

应用本仪表进行转速测量时，涉及到以下几个参数：

Z—感应体个数（齿数）

N—转速（仪表显示值）

F—输入信号频率

N=60*F/Z
